UTbeams è il pannello pensato per creare superfici radianti fra travi a vista, di legno, metalliche o in calcestruzzo.

UTbeams è un pannello radiante prefabbricato per installazione in soffitti con travi in legno o metalliche a vista.
Il pannello può essere tagliato a misura fino a soli 45 cm di larghezza con la sola taglierina e fino a 40 cm con una sega circolare a mano, combinando anche le lunghezze da 120 e 240 cm grazie alla sottomodularità.

Grazie all’elevato rapporto superficiale “area radiante netta/lorda”, pari all’88%, il pannello UTbeams consente di ottenere una maggior potenza radiante a parità di superficie occupata. Il pannello di dimensioni 240×120 cm è modularizzabile in modo da ottenere nuovi sottomoduli che aumentano l’adattabilità della superficie radiante.

specifiche tecniche

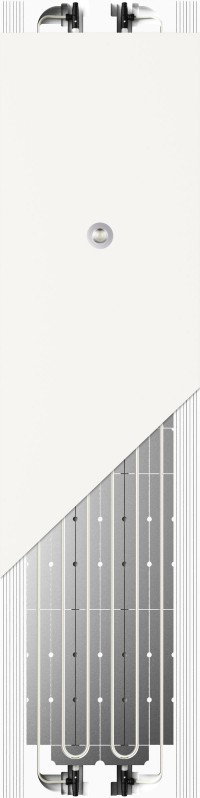

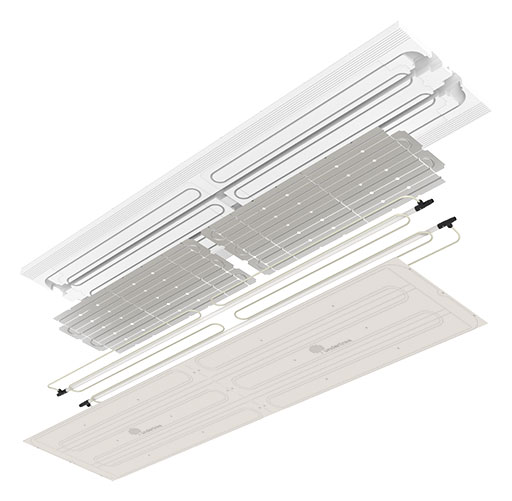

• supporto termoisolante in polistirene espanso prestampato densità classe 200, spessore 39 mm conformato per accogliere gli scambiatori di calore;

• scambiatori di calore in alluminio prestampato, sp. 400 μm, conformati per accogliere il serpentino idraulico;

• serpentini idraulici in tubo PE-Xc ∅ 8×1 mm, a triplo strato con barriera ossigeno intermedia, opportunamente conformati per poter essere innestati negli attacchi alle estremità delle dorsali incorporate nel pannello e per poter essere tagliati a metà per generare dei sottomoduli base da 60×120 cm;

• dorsali, in tubo multistrato PeX-Al-PeX ∅ 20×2 mm, incorporate nel pannello lungo l’asse mediano maggiore, dotate di attacchi tripli alle due estremità per consentire l’innesto dei serpentini da 8 mm nonché il collegamento con un altro pannello tramite il raccordo a innesto rapido oppure con le tubazioni di adduzione.
  Le dorsali sono libere di scorrere
  longitudinalmente, per permettere il facile innesto del raccordo e per garantire le dilatazioni termiche, e trasversalmente per tollerare piccoli disallineamenti fra i pannelli;

• canalina elettrica longitudinale ricavata nella lastra in polistirene (sez. 28×20 mm) interposta fra le dorsali per passaggio cavi;

• lastra di finitura in cartongesso, tipo Habito Activ’Air® 6 o 12,5 mm che migliora la qualità dell’aria all’interno degli ambienti, abbattendo i VOC (composti organici volatili) ed in particolare la formaldeide, a densità incrementata (10,2 kg/m2) e addittivata con fibre di vetro per conferire maggiore durezza superficiale, resistenza meccanica, conducibilità termica e assorbimento acustico; faccia a vista con speciale carta di colore bianco per agevolare le operazioni di finitura, tracciata al laser con il disegno dei circuiti idraulici e i passi dei profili di fissaggio a 40 cm e 60 cm. La lastra è incollata con colla vinilica all’acqua al complesso serpentino-scambiatore-supporto isolante. Il pannello può essere tagliato a misura fino a soli 45 cm di larghezza con la sola taglierina e fino a 40 cm con una sega circolare a mano, combinando anche le lunghezze da 120 e 240 cm grazie alla sottomodularità.

modularità

• Il pannello di dimensioni 240×60 cm è modularizzabile: tagliando lungo le linee mediane del modulo principale, si ottengono nuovi sottomoduli che aumentano l’adattabilità della superficie radiante.

illuminazione LED integrata

• La marcatura laser, dove viene riportata la circuitazione idraulica, permette in fase di cantiere, il facile inserimento di punti luce led fino ad un diametro di 5 cm.
  Questa tecnologia innovativa, completamente ingegnerizzata da UnderTree, garantisce una soluzione di illuminazione che offre un incremento del risparmio energetico unitamente al più avanzato comfort illuminotecnico. Inoltre, fra le due dorsali del pannello è ricavata una sede longitudinale in grado di ospitare i cavi elettrici.
